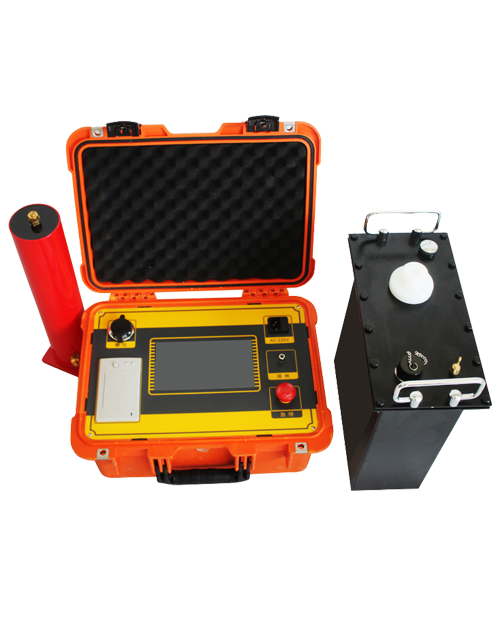

超低频高压发生器50/60HZ通用超低频高压发生器

       超低频绝缘耐压试验实际上是工频耐压试验的一种替代方法。在对大中型发电机、电动机、电力电缆等试品进行工频耐压试验时,由于它们的绝缘层呈现较大的电容量,所以需要很大容量的试验变压器或谐振变压器。这样一些大的设备,不但笨重,造价高,而且使用十分不便。为了解决这一矛盾,国际上普遍采用了降低试验频率,从而降低了试验电源容量的方法。从国内外多年的理论和实践证明,用 0.1Hz 超低频耐压试验替代工频耐压试验,不但能有同样的等效性,而且设备的体积大为缩小,重量大为减轻,理论上容量约为工频的五百分之一,且操作简单。

50/60HZ通用超低频高压发生器功能特点:

1,大触摸屏:采用7寸触摸屏,ARM7单片机。

2,技术优:采用数字变频技术,微电脑控制,升压,降压,测量,保护等测试过程全自动化。

3,操作方便:接线简单,傻瓜式操作。

4,保护功能全:多重保护(过压保护,高低压侧过流保护),动作迅速(动作时间≤10ms),仪器安全可靠。

5,安全可靠:控制器和高压发生器低压连接,光电控制,使用安全可靠。

6,高低压闭环电路:采用了高低压闭环负反馈控制电路,输出无容升效应。

7,配置齐全:电容触摸屏,液晶汉字显示,自动存储,自动打印。

8,测试范围大:0.1Hz,0.05Hz及0.02Hz多频率选择,测试范围大。

9,体积小,重量轻:十分利于户外作业。

10,双语切换功能:中-英文切换,采用高压电子开关切换极性。

11,高速AD采集电路,并配有USB后台管理软件。

12,寿命更长,故障率更低。

13,220VAC 50HZ/60HZ通用输入


50/60HZ通用超低频高压发生器连接示意图:



50/60HZ通用超低频高压发生器技术参数:

输出频率:0.1Hz,0.05Hz,0.02Hz

带载能力:

0.1Hz--1.1μF

0.05Hz--2.2μF

0.02Hz--5.5μF

测量精度:3%

电压正,负峰值误差:≤3%

电压波形失真度:≤5%

使用条件:户内,户外;

温度:-10℃-+40℃

湿度:≤85%RH

电源:110KV-260KV(+-5%)
