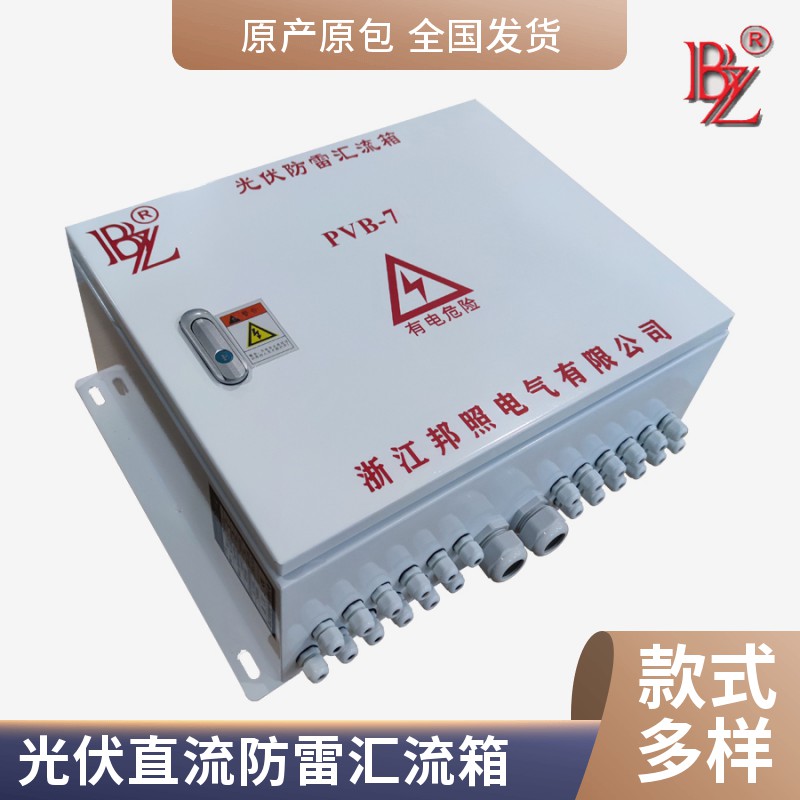

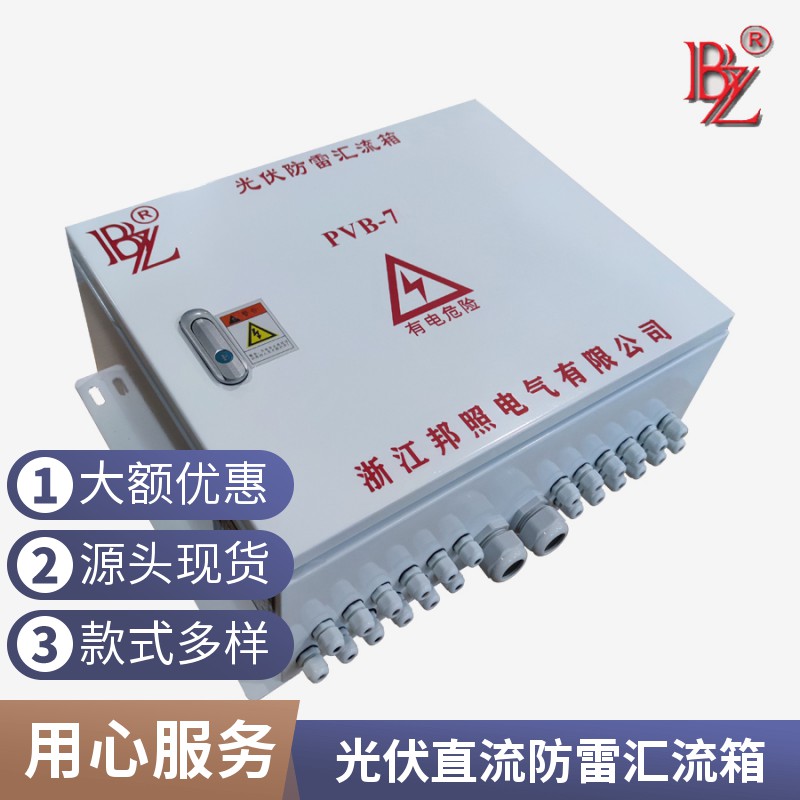

光伏防雷汇流箱PVB-7光伏防雷防反直流汇流箱

7进1出光伏防雷防反直流汇流箱

光伏发电系统中,为了减少光伏组件与逆变器之间的连接线、方便维护、减少损耗、提高产品的安全性和可靠性,一般需要在光伏组件与逆变器之间增加汇流装置。

光伏汇流箱除了具有光伏汇流的功能外,同时还应该具有电流防反、过电流保护、过电压保护、防雷保护等一系列完善的保护功能。

邦照公司生产的光伏汇流箱具备了以上各种功能要求,与光伏并网、离网型逆变器配套使用可组成一套完整的光伏发电系统解决方案。

选择光伏汇流箱时,用户可以根据后端逆变器的输入电压范围、输出功率大小,把一定数量的规格相同的光伏组件串联、并联组成光伏组件串并列接入光伏汇流箱进行汇流,然后经过断路器控制和防雷器保护之后输出给后级逆变器使用。

主要特点:

l 可接入7路光伏电池串列,单路输入阵列额定电流为5A可到15A;

l 总输出可承受电流为250A,电压为1000VDC;

l 单路光伏阵列加入高压熔断器保护、防反保护

l PV光伏接头输入 ,接线安全方便

l 光伏高压防雷器保护;

l 光伏高压断路器控制输出;

l 满足室外安装要求,防护等级IP65;

型号

PVB-7

光伏阵列输入

光伏阵列电压(Vdc)

1000VDC/1500VDC

光伏阵列输入路数(N)

7路

每路熔断丝额定电流(A)

10A

输出总电流

70A

单路阵列过流保护

单路阵列正、负极线径尺寸

4mm2

输出路数

1路

标准配件

总输出断路器保护

防雷保护

防反接保护

机械尺寸、工作环境

箱体尺寸(长 x 宽 x 高)

400mm x 500mm x 195mm

参考重量(Kg)

32Kg

防护等级

IP65

使用海拔(m)

 ≤3000

工作温度(℃)

-15~+55

存储温度(℃)

-25~+85

箱体材质

冷轧板喷塑

为了更好的服务于客户,我公司可依照用户的需求定制不同规格的参数配置。
